EDX Detector

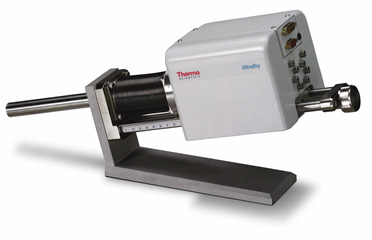

UltraDry EDX Detector

UltraDry EDX Detector는 SDD 타입의 EDX Detector로 NORAN™ System 7 X-ray Microanalysis System과 우수한 분해능, 그리고 매우빠른 수집속도를 제공하며 금속, 광물, 첨단소재 및 반도체 등과 같은 산업 전반에 걸쳐 보다 빠르고 정확한 해석을 제공합니다.

The UltraDry EDX Detector Features

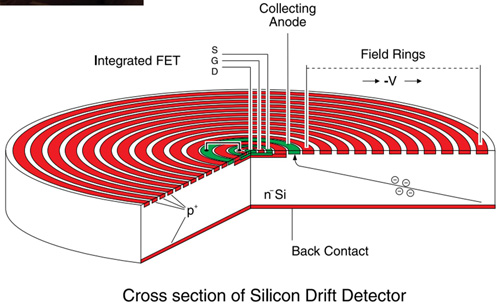

SDD(Intergrated FET) 타입의 LN2-free, 공랭식 Detector.

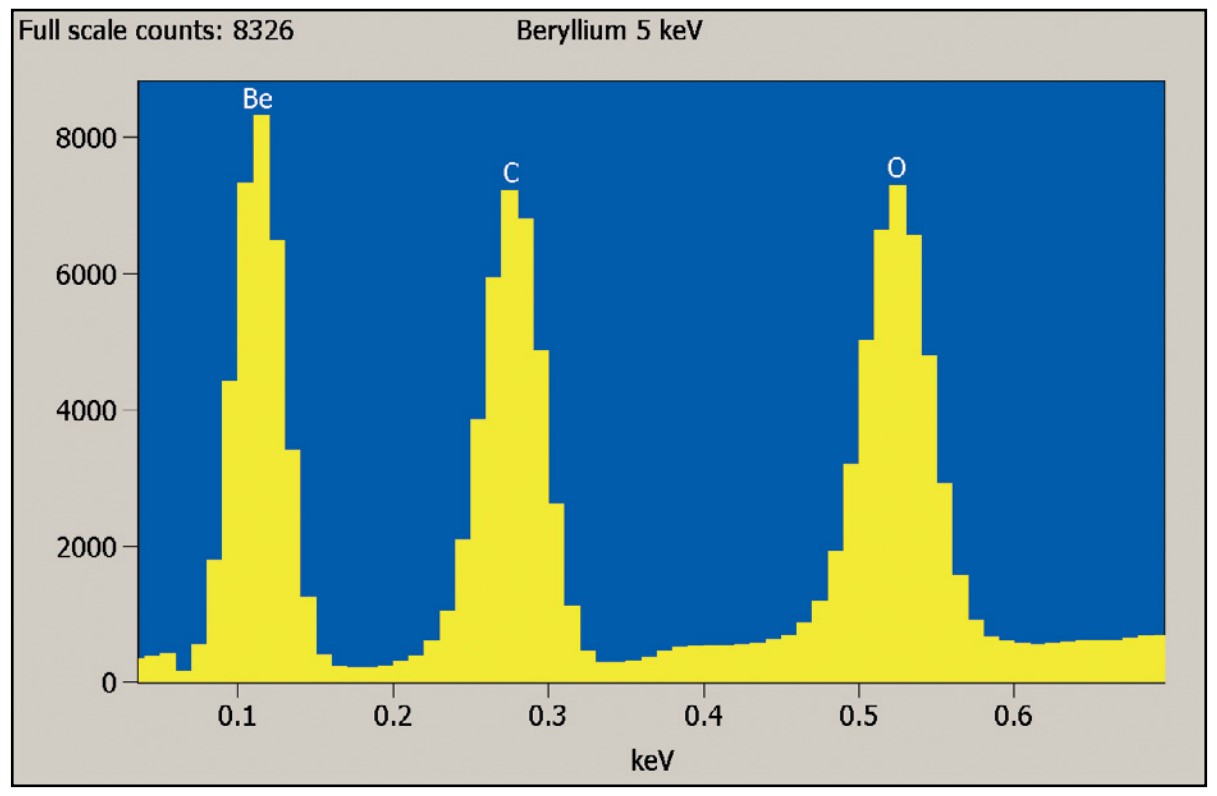

Be 부터 검출 보증

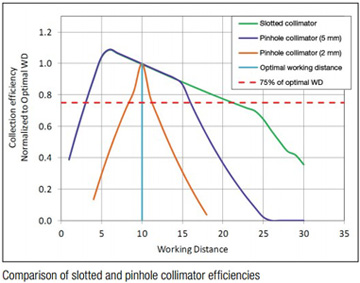

Vertically slotted collimator의 채용으로 폭 넓게 사용 가능한 WD: Dual EDS/EBSD 분석에 절대적으로 필요한 부분임.

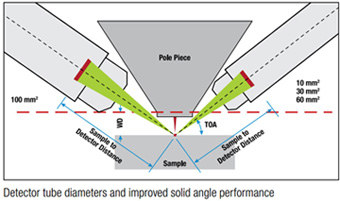

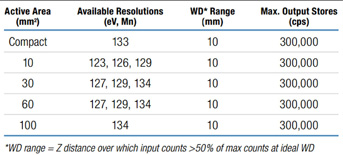

다양한 선택이 가능한 Active area range: 10mm2, 30mm2, 60mm2, 100mm2: 또한 일반적인 직경의 Tube가 아닌 더 작은 직경의 Tube 사이즈도 가능.

주어진 처리속도에서 최대 +-5eV 의 Peak shift( 통상적으로 1%에서 60% DeadTime 사이에서 +-3eV).

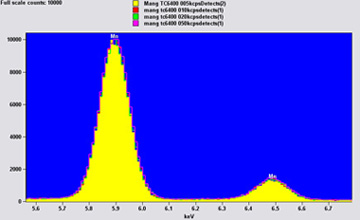

입력신호양의 변화에 따른Peak 위치변화

입력신호양의 변화에 따른 Peak 위치

주어진 처리속도에서 최대 +-5eV 의 분해능 변화(통상적으로 1%에서 60% DeadTime 사이에서 +-3eV).
초당 1,000,000 counts 이상의 입력 신호를 처리.
Detector에 Motor slide 옵션을 선택 가능.
